土工格柵
土工膜和復合土工膜產品特點、應用范圍以及施工方法
土工膜和復合土工膜產品特點、應用范圍以及施工方法
土工膜是用土工織物與土工膜復合而成的不透水材料，它主要用于排水和加筋，復合土工膜分為一布一膜、二布一膜、多布多膜。幅寬1－6m，重量為200－1500g/m2，抗拉、抗撕裂、頂破等物理力學性能指標高，能滿足水利、市政、建筑、交通、地鐵、隧道等土木工程需要。由于其所選用高分子材料且生產工藝中添加了防老化劑，可在非常規溫度環境中使用。
產品特點: 1、集防滲、反濾與排水作用于一體，同時具備隔離和加筋等功能。 2、復合強度高、剝離強度大、抗穿刺強度高。 3、排水能力強、摩擦系數大、線脹系數小。 4、耐老化性能好、適應環境溫度范圍寬、質量穩定。
應用范圍:廣泛應用于水利、環保、建筑、交通、隧洞等工程。
高密度聚乙烯土工膜產品特點: 1、優良的耐環境應力開裂性能。 2、耐化學腐蝕性。 3、抗滲能力強、熱變形小。 4、抗穿透能力好。
應用范圍:垃圾填埋場防滲、污水池防滲、尾礦儲存場、洞體隧道及地下建筑工程。

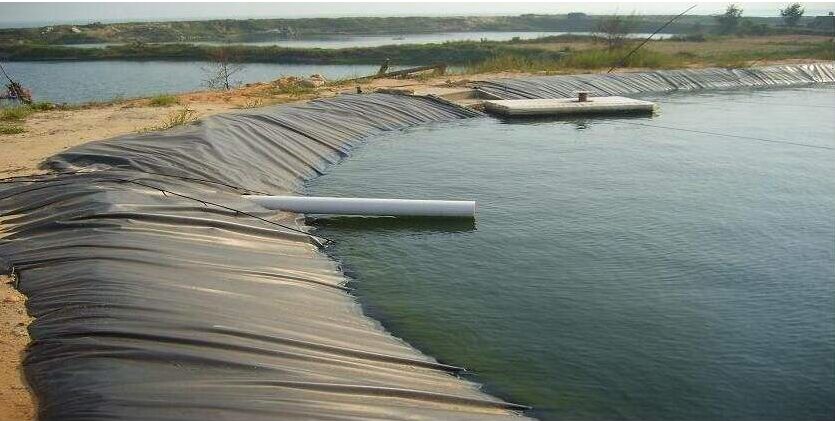

施工程序: (1)清理基層 (2)土工膜鋪設 (3)接縫施工、檢測 (4)與周邊聯接錨固 (5)驗收 (6)防護層施工
技術要點: 1、大卷土工膜鋪設宜采用機械作業，小卷土工膜可采用人工鋪設。 2、土工膜的鋪設方向應符合設計要求，并使接縫量最少，接縫位置就平行于拉應力大的方向。 3、鋪設時不應過緊，應留有足夠余幅（大約1.5%）以便拼接和適應氣溫變化。應隨鋪隨壓，在膜的邊角處每隔2-5米放1個20kg重的砂袋，以防風吹。 4、土工膜與周邊建筑物的連接，采用膨脹螺栓和鋼板壓條等構件進行錨固。拐角處，應注意適當裁剪土工膜，保證與周邊建筑物妥善連接。 5、焊接前，做小樣焊接試驗，根據試驗結果調節焊接設備至最佳狀態。 6、焊接時，應隨時觀察焊接質量。根據實際施工情況，隨時調節焊接設備至最佳工作狀態。 7、土工膜之間形成的結點，應為T字形，不能做成十字形。T字形結點處宜采用母材補疤。疤的直角應修圓。 8、當出現虛焊、漏焊時，必須切開焊縫，使用熱熔擠壓式焊機對切開部位進行補焊。
注意事項: 1、施工人員必須穿無釘鞋或膠底鞋，禁止在土工膜上任意踩踏。 2、鋪膜后應及時進行防護層施工，防止熱收縮引起土工膜變形及紫外線照射引起土工膜老化。 3、禁止接觸可引起聚烯烴性能變化的化學物質，以免土工膜發生永久變形。 4、機械不得直接碾壓土工膜表面。
設計材料選擇: 1 根據工程性質、類別、應用部位，使用條件、設計要求等來選擇適宜的種類及規格。 2 根據工程設計的水壓力要求強度，以及暴露、埋壓、氣候、使用壽命等應用條件，來確定土工膜的厚度。 3 根據工程實際尺寸、面積、施工條件、施工能力，以施工時接縫最少為原則，來確定土工膜的寬度與長度。公路中應用于防滲處理，中央分隔帶下部防滲時一般采用一布一膜200-300g/m2
上一篇：鋼塑土工格柵工程優勢
